。當(dāng)爐襯熔蝕后，增碳會(huì)更加嚴(yán)重。因?yàn)闆_天爐直徑變大后，為了保持同樣的含碳量，需增加鼓風(fēng)量。在過(guò)高的溫度下熔化會(huì)增加碳量，如果采用熱風(fēng)熔煉，就會(huì)遇到這種情況。根據(jù)經(jīng)驗(yàn)，鼓風(fēng)溫度每增加55℃，就會(huì)增加0.10％的碳(質(zhì)量分?jǐn)?shù))。如果采用氧氣來(lái)提高溫度，并不一定會(huì)產(chǎn)生同樣的問(wèn)題。

出鐵液的間隔過(guò)長(zhǎng)，或鐵液停留在爐缸中的時(shí)間過(guò)長(zhǎng)

，也會(huì)導(dǎo)致增碳。生產(chǎn)低碳鑄鐵一般都采用較淺的爐缸，并縮短出鐵液的間隔時(shí)間，盡量做到連續(xù)出鐵液。

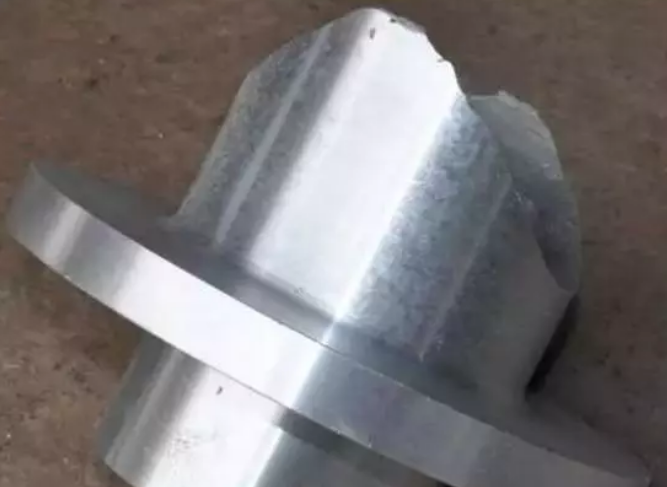

間斷熔化會(huì)造成過(guò)量增碳

，導(dǎo)致產(chǎn)生粗晶組織。另外，因停風(fēng)而使熔化間斷，幾乎無(wú)一例外地導(dǎo)致碳和硅含量的波動(dòng)。停風(fēng)之后，通常需要15min，才能重新獲得原來(lái)規(guī)定的化學(xué)成分。

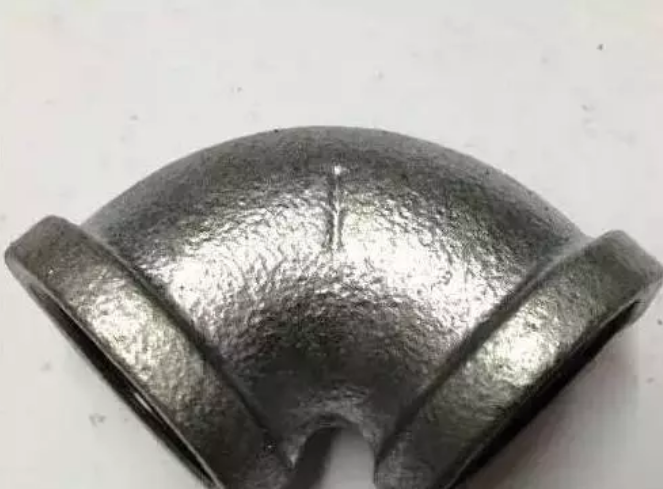

(2)可鍛鑄鐵　爐料稱(chēng)重或配料中產(chǎn)生的偏差會(huì)導(dǎo)致化學(xué)成分的變化

；爐內(nèi)鼓風(fēng)量沒(méi)有保證，會(huì)影響化學(xué)成分的控制；熔化過(guò)熱或火焰中充煙，都會(huì)造成增碳。

(3)黃銅和青銅　采用臟污的坩堝

，以及在坩堝的底部和側(cè)壁處留有上一爐熔化時(shí)所殘余的凝殼或金屬薄層，都會(huì)造成對(duì)下一次熔化的污染
