鑄鐵件冒口頸部產(chǎn)生縮孔該如何處理

？相信這個問題是一個共性的問題，很多鑄造行業(yè)人士也遇到過，如果沒有找到好的解決方案，不妨大家一起探討一下！

一

、冒口頸縮孔產(chǎn)生的機理

冒口頸縮孔是指冒口中縮孔穿過冒口頸

，侵入鑄件中，形成二次縮孔（內縮孔）主要的原因是冒口頸凝固的比鑄件早，堵塞了冒口至熱節(jié)的補縮通道（凝固過程中從熱節(jié)依次挪移至冒口頸、冒口的液相形成的通道），使冒口中的金屬液不能對熱節(jié)凝固時發(fā)生的體積虧損進行補償（補縮），就產(chǎn)生冒口頸縮孔。

二、冒口頸縮孔引起的原因分析

1

、過長的凝固時間；

2、過多的補縮口

；

3

、澆注溫度；

4

、過大的內澆口；

5、碳硅當量過高

；

6

、澆注系統(tǒng)的設計；

7

、內澆口形狀。

三、解決方案

1

、過多的補縮口

遇到這種情況

，可以嘗試改進澆注系統(tǒng)，均勻進水，用一個大的冒口補縮。

2

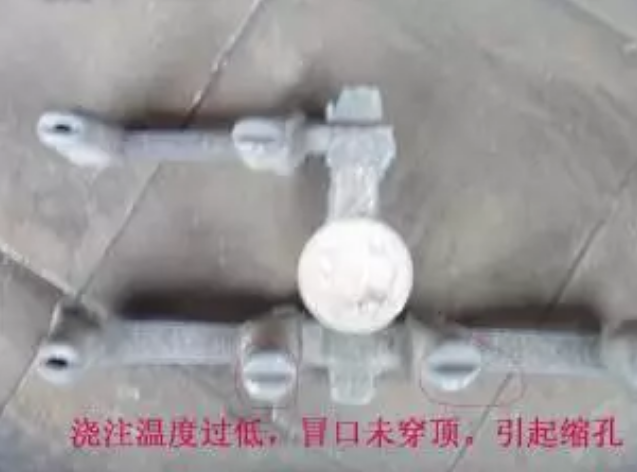

、澆注溫度

解決方法：

在生產(chǎn)過程中控制好澆注溫度，球鐵溫度控制在1360以上

，灰鐵控制在1400度以下。

3、澆鑄系統(tǒng)的設計

解決方法：合理設計澆注系統(tǒng)

，特別要注意鐵水的流速及流向球鐵澆注系統(tǒng)建議比例：直：橫：內=1：1.2-2.0：0.75
