尤物A∨视频YW193,亚洲最大网在线,国产AV剧情A片精品}

<<返回上一頁

鑄件致命缺陷——裂紋
，如何避免
？

發(fā)布時(shí)間： 2019-05-28 來源：洛陽順祥機(jī)械有限公司點(diǎn)擊：1366

鑄件致命缺陷——裂紋<div id= ，如何避免

？" />

鑄件裂紋可以說是鑄件致命的缺陷之一

，

一旦出現(xiàn)裂紋

，

輕則費(fèi)力修補(bǔ)，重則徹底報(bào)廢！

而要想避免裂紋

，

***關(guān)鍵的還是要對(duì)裂紋形成的原因了如指掌

，

這樣才能從根本上杜絕！

鑄件裂紋主要分為兩類

，熱裂和冷裂

！

熱裂

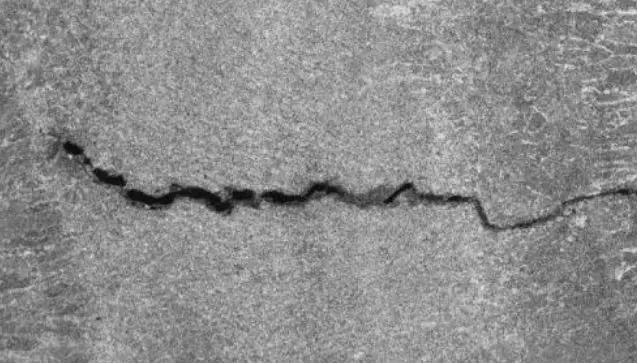

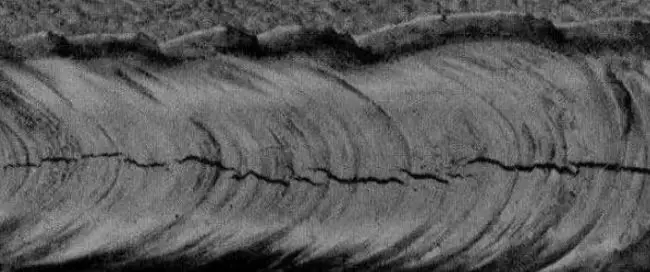

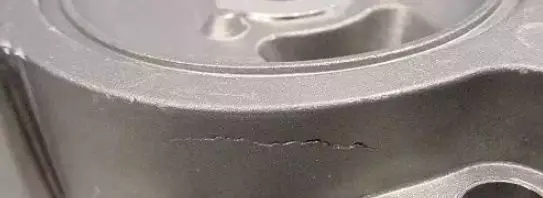

熱裂是裂紋外形彎彎曲曲，斷口很不規(guī)則呈藕斷絲連狀

，而且表面較寬

，越到里面越窄，屬熱裂其機(jī)理是：鋼水注入型腔后開始冷凝

，當(dāng)結(jié)晶骨架已經(jīng)形成并開始線收縮后

，由于此時(shí)內(nèi)部鋼水并未完成凝固成固態(tài)使收縮受阻，鑄件中就會(huì)產(chǎn)生應(yīng)力或塑性變形

，當(dāng)它們超過在此高溫下的材質(zhì)強(qiáng)度極限時(shí)

，鑄件就會(huì)開裂。

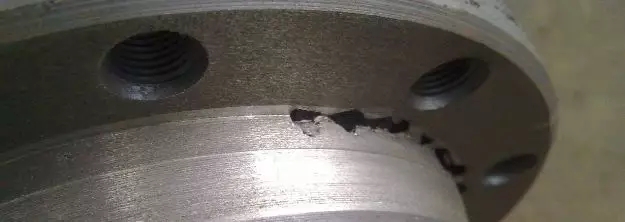

熱裂紋形成原因


形成熱裂紋的理論原因和實(shí)際原因很多

，但根本原因是鑄件的凝固方式和凝固時(shí)期鑄件的熱應(yīng)力和收縮應(yīng)力

。

熱裂紋產(chǎn)生的原因體現(xiàn)在工藝和鑄件結(jié)構(gòu)方面其中有：鑄件壁厚不均勻，內(nèi)角太?div id="4qifd00" class="flower right">

?div id="4qifd00" class="flower right">

；搭接部位分叉太多，鑄件外框

、肋板等阻礙鑄件正常收縮

；澆冒口系統(tǒng)阻礙鑄件正常收縮，如澆冒口靠近箱帶或澆冒口之間型砂強(qiáng)度很高

，***了鑄件的自由收縮

；冒口太小或太大；合金線收縮率太大

；合金中低熔點(diǎn)相形成元素超標(biāo)

，鑄鋼鑄鐵中硫、磷含量高

；鑄件開箱落砂過早

，冷卻過快。

熱裂紋4招解決


、改善鑄件結(jié)構(gòu)

壁厚力求均勻

，轉(zhuǎn)角處應(yīng)作出過渡圓角，減少應(yīng)力集中現(xiàn)象

。輪類鑄件的輪輻必要時(shí)可做成彎曲狀

。

、提高合金材料的熔煉質(zhì)量

采用精煉和除氣工藝去除金屬液中的氧化夾雜和氣體等?div id="d48novz" class="flower left">

？刂朴泻﹄s質(zhì)的含量

，采用合理的熔煉工藝，防止產(chǎn)生冷裂紋

。

、采用正確的鑄造工藝措施

使鑄件實(shí)現(xiàn)同時(shí)凝固不僅有利于防止熱裂紋，也有助于防止冷裂紋

。合理設(shè)置澆冒口的位置和尺寸

，使鑄件各部分的冷卻速度盡量均勻一致，減少冷裂紋傾向

。

、時(shí)效熱處理

鑄造應(yīng)力大的鑄件應(yīng)及時(shí)進(jìn)行時(shí)效熱處理，避免過大的殘余應(yīng)力使鑄件產(chǎn)生冷裂紋

。必要時(shí)

，鑄件在切割澆冒口或焊補(bǔ)后，還要進(jìn)行一次時(shí)效熱處理

。

冷裂


冷裂紋是鑄件凝固后冷卻到彈性狀態(tài)時(shí)

，因局部鑄造應(yīng)力大于合金極限強(qiáng)度而引起的開裂。冷裂紋總是發(fā)生在冷卻過程中承受拉應(yīng)力的部位

，特別是拉應(yīng)力集中的部位

。冷裂紋與熱裂紋不同，冷裂紋往往穿晶擴(kuò)展到整個(gè)截面

，外形呈寬度均勻細(xì)長的直線或折線狀

，冷裂紋的斷口表面子凈有金屬光澤或呈輕度氧化色，裂紋走向平滑

，而非沿晶界發(fā)生

。這與熱裂紋有顯著的不同。冷裂紋檢驗(yàn)用肉眼可見

，可根據(jù)其宏觀形貌及穿晶擴(kuò)展的微觀特征

，與熱裂紋區(qū)別。

冷裂紋產(chǎn)生的主要原因有以下幾方面：

、鑄件結(jié)構(gòu)

鑄件壁厚不均勻

，促使鑄件產(chǎn)生鑄造應(yīng)力，有時(shí)會(huì)產(chǎn)生冷裂紋類缺陷

。剛性結(jié)構(gòu)的鑄件

，由于其結(jié)構(gòu)的阻礙，容易產(chǎn)生熱應(yīng)力

，從而使鑄件產(chǎn)生冷裂紋

。

、澆冒口系統(tǒng)設(shè)計(jì)不合理

對(duì)于壁厚不均勻的鑄件，如果內(nèi)澆口設(shè)置在鑄件的壁厚部分時(shí)

，將使鑄件厚壁部分的冷卻速度更加緩慢

，導(dǎo)致或加劇鑄件各部分冷卻速度的差別

，增大鑄造的熱應(yīng)力

，促使鑄件產(chǎn)生冷裂紋。澆冒口設(shè)置不當(dāng)

，直接阻礙鑄件收縮

，也促使鑄件產(chǎn)生冷裂紋。

、合金材料的化學(xué)成分不合格

鋼中含碳量和其他合金元素含量偏高使鑄件容易發(fā)生冷裂紋

。韌性合金材料不易產(chǎn)生冷裂紋，脆性合金材料易產(chǎn)生冷裂紋

。

、控制開箱時(shí)間

鑄件開箱過早，落砂溫度過高

，在清砂時(shí)受到碰撞

、擠壓都會(huì)引起鑄件開裂。

上一篇：鑄造模具的五種缺陷及防治辦法！
下一篇：消失模澆注位置
，特別注意7個(gè)關(guān)鍵點(diǎn)
！
